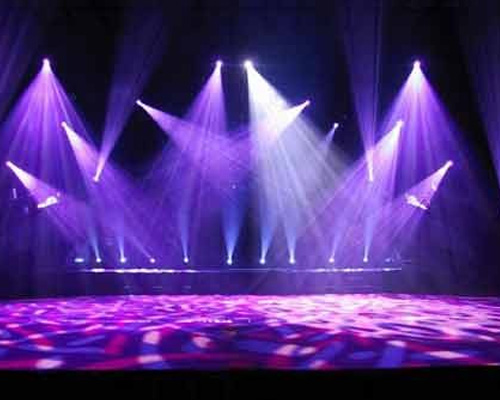

舞台照明行业应用

步进电机在舞台照明行业中应用广泛，其核心优势在于高精度定位、灵活控制及安全可靠性，能够满足舞台灯光对角度调节、光束移动和颜色切换的复杂需求。以下是具体应用场景与技术优势的分析：

一、核心应用场景

舞台灯光需根据剧情动态调整照射角度，步进电机通过精确控制旋转步数，实现水平旋转和垂直摆动的亚毫米级定位。例如，电脑摇头灯中的步进电机可驱动图案盘切换，步距角低至1.8°，确保光斑形状精准投射；LED摇头灯采用高细分驱动技术（如1/256细分），使光束移动平滑无抖动，避免照射距离较长时出现光束晃动。

颜色滤光器驱动电机多采用小型HB型步进电机，通过快速切换滤光片实现光色变化。例如，在音乐剧中，步进电机可在0.1秒内完成红、黄、蓝三色滤光片的切换，与剧情节奏同步，增强视觉冲击力。

中小型舞台利用步进电机实现照明光束的低速匀速移动，如模拟月光洒落或流水效果。步进电机通过减速器（如110减速器）降低转速，配合闭环控制（如磁栅位移传感器反馈位移信号），确保光束移动速度稳定，避免因电机转速波动导致光束晃动。

舞台灯光设备（如聚光灯）内部温度可达80℃以上，步进电机需具备耐高温特性。部分产品采用低温升设计，将定子铁芯部分设计为散热器结构，同等输出功率下温升降低15℃，确保电机在高温环境中稳定运行，延长使用寿命。

步进电机通过脉冲信号控制转角，每个脉冲对应固定步距角（如1.8°），定位精度可达步距角的3%-5%，且误差不累积。在舞台灯光中，这一特性确保了重复定位的稳定性，例如，切割灯需多次精准切割光斑形状，步进电机可保证每次切割位置偏差小于0.1mm。

细分驱动技术：通过驱动器将步距角细分（如1/128细分），使电机运行更平滑，减少低频振动和噪音。例如，SS8841T驱动芯片支持4步细分，可驱动步进电机实现微步控制，满足舞台灯光对光束移动的细腻要求。

软件控制：步进电机可与单片机或PLC连接，通过软件实现复杂动作控制。例如，在大型演唱会中，灯光师可通过编程控制数百台步进电机同步运行，实现光束的立体交织效果。

步进电机驱动芯片集成多重保护功能，包括短路保护、过流保护、过温保护等，确保舞台灯光设备安全运行。例如，TMI8263驱动芯片在故障条件下可通过nFAULT引脚指示，避免电机损坏或灯光失控。

针对舞台灯光行业的特殊需求，步进电机产品提供速度/力矩、线性行程、导线长度和规格、转轴连接方式等定制化服务。例如，鸣志电机为电脑摇头灯设计的小型化大力矩步进电机（尺寸20X20mm），可在300W及以上功率的灯光设备中安装至少8台电机，同时优化X、Y轴扫描电机的加速性能。

鸣志电机产品占全球舞台灯光行业市场份额的50%以上，其典型应用包括：

08HG 5°步距角线性电机：用于LED PAR灯聚焦，输出推力25N，最大运行速度8000rpm，满足高速聚焦需求。

Power Plus力矩加强型步进电机：用于摇头灯X、Y轴扫描，同等体积下输出力矩提升30%，优化U型支架设计，使灯光设备更紧凑。

低温升电机：用于靠近灯源的高温环境，同等输出功率下温升下降15℃，确保电机在80℃高温中稳定运行。

TMI8263驱动芯片具有4路PWM接口、超低抖动性、强大带载能力（峰值电流2.5A），可驱动两组直流有刷马达或一组步进马达。在舞台灯光机中，该芯片通过内部设计优化处理，实现灯光切换的平滑稳定，避免光束抖动或闪烁。

通过集成编码器或磁栅位移传感器，步进电机实现位置反馈和误差补偿，进一步提升定位精度和运行稳定性。例如，闭环步进电机可自动修正0.02mm的偏差，接近伺服电机性能，但成本更低。

步进电机与物联网（IoT）技术结合，支持远程监控、参数自适应调整和预测性维护。例如，灯光师可通过手机APP实时监控电机运行状态，提前发现潜在故障，减少停机时间。

微型步进电机（如8mm直径）应用于便携式舞台灯光设备，满足现场演出需求；优化磁路设计降低能耗，提升能效比，符合绿色演出的发展趋势。
